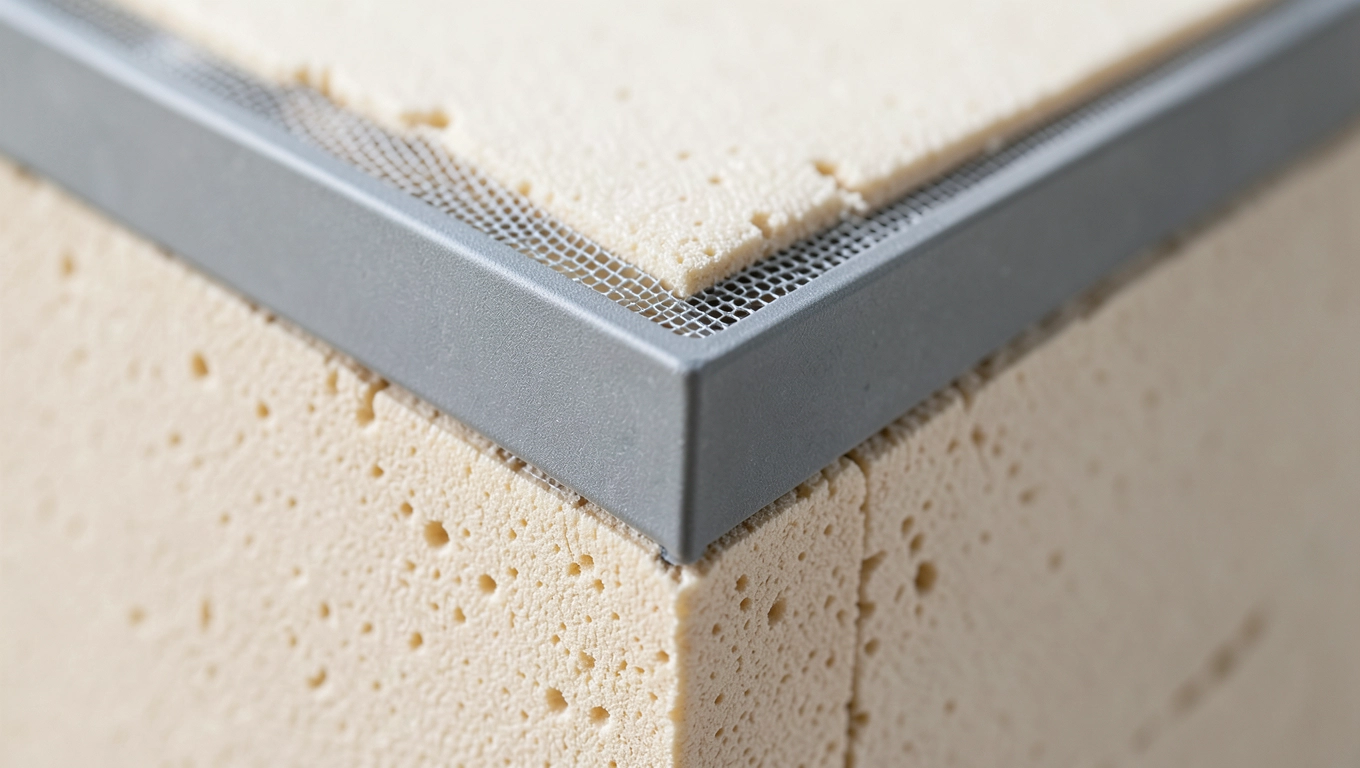

Narożniki do elewacji – kompletny przewodnik po rodzajach i montażu

Listwy startowe, narożniki i profile do styropianu

Detale decydują o tym, czy elewacja przetrwa dekadę bez rys, czy zacznie się sypać po trzeciej zimie. Narożniki do elewacji, listwy startowe, profile przyokienne i kątowniki z siatką tworzą szkielet, na którym opiera się cały system ociepleń. Bez nich nawet najlepszy styropian grafitowy i najdroższy tynk silikonowy skończą z mostkami termicznymi, spękaniami przy oknach i odspojeniami na cokołach.

• Listwy startowe, narożniki i profile do styropianu
• Aluminium czy PVC który narożnik elewacyjny wybrać
• Montaż narożników z siatką krok po kroku
• Jak policzyć ilość narożników i listwy do elewacji

Rynek oferuje trzy podstawowe grupy profili. Pierwsza to listwy startowe (cokołowe), które podpierają pierwszą warstwę płyt i odprowadzają wodę poza fundament. Druga to narożniki ochronne z wklejoną siatką zbrojącą, zamykające krawędzie przy oknach, drzwiach i narożach budynku. Trzecia to profile przyokienne, w tym dylatacyjne, eliminujące pęknięcia w strefie ościeży. Każda z tych grup występuje w odmianach aluminiowych i PVC, a wybór zależy od grubości styropianu, rodzaju tynku i intensywności ekspozycji na warunki atmosferyczne.

Dlaczego detale są ważniejsze niż marka tynku

System ETICS (External Thermal Insulation Composite System) zgodny z normą PN-EN 13499 traktuje wszystkie elementy jako nierozerwalną całość. Tynk sam w sobie nie uszczelni naroża, nie odprowadzi wody z cokołu ani nie skompensuje ruchów okna. Robią to profile. Dlatego większość certyfikowanych systemów ociepleń (np. z aprobatą ITB) wymienia konkretne listwy po nazwie, a nie dopuszcza dowolnych zamienników.

Oszczędność na akcesoriach wynosi zwykle 3-5% wartości ocieplenia, a ich awaria generuje koszty napraw rzędu 80-150 zł za metr bieżący. Rachunek jest prosty: tania listwa startowa bez kapinosu oznacza, że po dwóch sezonach woda zacznie wnikać pod styropian, a fragment fasady odpadnie.

Podział profili ze względu na funkcję

• Listwy startowe podparcie mechaniczne, poziomowanie, odprowadzanie wody
• Narożniki ochronne zbrojenie krawędzi, ochrona przed uszkodzeniami mechanicznymi
• Profile przyokienne uszczelnienie ościeży, kompensacja dylatacji
• Profile dylatacyjne przeniesienie ruchów konstrukcji w obrębie elewacji
• Okapniki zakończenie wylewek balkonowych, parapetów, gzymsów

Każda z tych pozycji ma swoje parametry techniczne, które decydują o przydatności w konkretnym systemie. I każda wymaga świadomego wyboru, a nie sięgania po to, co akurat leży na półce w hurtowni.

Aluminium czy PVC który narożnik elewacyjny wybrać

Wybór materiału profilu to nie kwestia gustu, lecz fizyki budowli. Aluminium i PVC różnią się współczynnikiem rozszerzalności cieplnej, wytrzymałością na uderzenia i odpornością na promieniowanie UV. Te trzy parametry decydują, jak dany narożnik do elewacji zachowa się po dziesięciu latach eksploatacji.

Aluminium rozszerza się pod wpływem temperatury o około 0,024 mm na metr na każdy stopień Celsjusza. PVC o 0,07 mm. Przy różnicy temperatur 60°C (lato w słońcu kontra zima) i profilu o długości 2,5 m daje to 3,6 mm ruchu dla aluminium i 10,5 mm dla PVC. Ta rozbieżność tłumaczy, dlaczego profile PVC wymagają dylatacji co 2-3 m, a aluminiowe tolerują odcinki do 3 m bez kompensacji.

Trwałość w warunkach alkalicznych

Klej do styropianu ma odczyn pH 12-13, czyli silnie alkaiczny. Aluminium w takim środowisku pokrywa się warstwą tlenku, która chroni rdzeń, ale może powodować przebarwienia w tynku. PVC jest chemicznie obojętny, ale po 8-12 latach ekspozycji na UV traci elastyczność i staje się kruchy. Norma PN-EN 13163 dotycząca styropianu nie reguluje bezpośrednio profili, ale systemy ETICS w aprobatach ITB precyzują wymagania dotyczące kompatybilności chemicznej.

Przy budynkach narażonych na uszkodzenia mechaniczne (parter przy chodniku, garaż, strefa dziecięca) aluminium zwraca się w ciągu 5-7 lat. Na wyższych kondygnacjach, gdzie ryzyko uderzenia jest niskie, PVC sprawdza się bez zarzutu, o ile elewacja nie jest w pełnym nasłonecznieniu od strony południowej.

Kiedy wybrać siatkę niebieską

Siatka zbrojąca w narożniku elewacyjnym występuje w dwóch gramaturach. Żółta, standardowa, ma 145 g/m² i wystarcza w typowych warunkach. Niebieska, wzmocniona, osiąga 165-180 g/m² i przejmuje większe naprężenia. Pojawiają się one w trzech sytuacjach: przy narożach na wysokości powyżej 8 m, przy tynkach o grubości przekraczającej 5 mm oraz przy elewacjach z okładziną kamienną lub klinkierową.

W budynkach z elewacją wentylowaną narożniki aluminiowe z siatką nie są wymagane, bo wiatr nie hula bezpośrednio po tynku. W klasycznym ETICS stanowią obowiązkowy element każdego naroża zewnętrznego i każdej krawędzi ościeży.

Uwaga: profile aluminiowe 3,0 m praktycznie nie nadają się do wysyłki kurierskiej. Kurierzy odmawiają przyjęcia paczki dłuższej niż 2,5 m, a koszt transportu firmowego na paletach potrafi przekroczyć wartość samego towaru. Planując zakup, lepiej zamawiać odcinki 2,5 m, nawet jeśli technologia dopuszcza 3 m.

Profile dylatacyjne kiedy są niezbędne

Dylatacje w elewacji to temat pomijany w większości poradników. A to właśnie one decydują, czy tynk silikonowy o wytrzymałości 0,5 N/mm² przetrwa zimę bez rysy. Budynki o długości powyżej 25 m, a także te na granicy fundamentu o zmiennej sztywności (np. przejście z piwnicy na parter), wymagają profili dylatacyjnych co 12-15 m.

Profil dylatacyjny przyokienny różni się od standardowego elastyczną wkładką z EPDM lub TPE, która kompensuje ruchy stolarki do 3 mm. Bez niego każde otwarcie okna generuje mikropęknięcie, które po 200 cyklach staje się pełnoprawną rysą przechodzącą przez całą grubość tynku.

Montaż narożników z siatką krok po kroku

Montaż narożników do elewacji wymaga czterech rzeczy: suchej bazy, równych powierzchni, kleju o odpowiedniej konsystencji i zachowania zakładek siatki. Bez tych czterech elementów nawet najdroższy profil z siatką niebieską nie spełni swojej funkcji.

Pierwszy krok to wyrównanie krawędzi styropianu. Narożnik musi przylegać do płyt na całej długości, bez szczelin większych niż 2 mm. Jeśli styropian został przycięty piłą o zbyt grubych zębach, krawędź ma nierówności, które trzeba przeszlifować pacą z grubym papierem. To nie kosmetyka, to warunek szczelności.

Nakładanie kleju i osadzanie profilu

Klej nakłada się pasmami o szerokości 3-4 cm wzdłuż krawędzi styropianu, nie punktowo. punktowe nakładanie zostawia puste przestrzenie, w które wnika powietrze, a po kilku cyklach termicznych pojawia się pęcherz. Konsystencja kleju powinna być taka, by po nałożeniu na pacę nie zsuwał się z niej, ale też nie był gęsty jak ser topiony.

Profil aluminiowy wciska się w warstwę kleju i wyrównuje poziomicą. Na odcinku 2,5 m dopuszczalne odchylenie od pionu to 2 mm, nie więcej. Po wciśnięciu nadmiar kleju powinien wypłynąć przez perforacje profilu. To sygnał, że przylega na całej powierzchni.

Siatka i warstwa zbrojąca

Siatka narożnika musi zachodzić na siatkę z warstwy zbrojącej minimum 10 cm. Zakładka 5 cm to błąd, który ujawnia się po dwóch sezonach w postaci rysy dokładnie w miejscu styku. Klej wtłaczany jest pacą zębatą 8×8 mm, tak by wypełnił całą przestrzeń pod siatką, a następnie wygładza się go pacą gładką.

Grubość warstwy zbrojącej na narożniku powinna wynosić 4-5 mm, czyli o 1 mm więcej niż na powierzchni płaskiej. Dodatkowa masa kleju w strefie krawędziowej kompensuje skoncentrowane naprężenia, które pojawiają się przy zmianach temperatury. Pomijanie tego zwiększenia to klasyczny błąd wykonawców, którzy na remont wracają po 3-4 latach.

Cztery najczęstsze błędy montażowe

• Montaż na mokrym styropianie siatka odkleja się po pierwszej zimie, bo klej nie wiąże z wilgotną powierzchnią
• Brak zakładek siatki rysy w narożach po 18-24 miesiącach
• Zbyt cienka warstwa zbrojąca pęknięcia wzdłuż krawędzi profili
• Mieszanie profili aluminiowych i PVC w jednej ścianie różne współczynniki rozszerzalności, rysy na styku

Przed montażem przechowuj profile w suchym miejscu. Aluminium korozję znosi, ale PVC po kilku dniach na deszczu nasiąka wilgocią i zmienia wymiary o 0,5-1 mm. Wymiary te znikną po wyschnięciu, ale jeśli klej wiąże w trakcie, profil pozostanie lekko wygięty.

Jak policzyć ilość narożników i listwy do elewacji

Zamówienie profili nie może być losowe. Dostawcy oferują odcinki 2,0, 2,5 i 3,0 m, a każdy budynek ma inną geometrię. Ręczne obliczenia zajmują 20 minut, ale oszczędzają tydzień nerwów, gdy okaże się, że narożników brakuje, a dostawa potrwa 10 dni roboczych.

Wzór na listwy startowe jest prosty: obwód budynku minus długość drzwi garażowych i wejściowych dzielona przez długość pojedynczego odcinka. Jeśli obwód domu 10×12 m wynosi 44 m, a drzwi zajmują 6 m, potrzebne jest 38 m listwy. Po podzieleniu przez 2,5 m otrzymujemy 16 sztuk z minimalnym zapasem na cięcia.

Narożniki i ich rozmieszczenie

Liczba narożników zewnętrznych to cztery razy liczba naroży. Budynek prostokątny ma cztery naroża, więc potrzebuje 16 narożników. Każde załamanie bryły (np. wykusz, ganek) dodaje kolejne dwa. Warto przy tym uwzględnić fakt, że narożniki mają zupełnie inne wymagania twardościowe niż profile płaskie, więc nie można ich zastępować przycinanymi paskami siatki.

Profilami przyokiennymi oblicza się obwód każdego otworu okiennego, dodając po 10 cm na stronę. Okno 150×150 cm wymaga 6,4 m profilu. W domu z dziesięcioma oknami tej wielkości zamawiamy 64 m plus 10% zapasu, czyli 70-71 m.

Wzór obliczeniowy dla całej elewacji

Łączna ilość profili w metrach bieżących równa się sumie: obwód cokołu + 4 × liczba naroży + obwód okien + obwód drzwi + długość wszystkich gzymsów i balkonów. Do uzyskanej wartości doliczamy 10% zapasu na cięcia i straty montażowe. Przy domu 150 m² o obwodzie 44 m i dziesięciu oknach wynik to około 180-200 m profili łącznie.

Zapas 10% to minimum. W praktyce 15% zapasu chroni przed sytuacją, gdy jeden z odcinków pęknie przy montażu albo okaże się, że jeden narożnik wymaga korekty geometrii. Profile nie są towarem, który warto kupować na styk.

Dostępne są też kalkulatory online, w których wpisuje się wymiary budynku, liczbę okien, typ systemu ociepleń, a program zwraca listę profili z dokładnymi metrażami. Warto traktować je jako wstęp do własnych obliczeń, nie jako ich zamiennik: żaden algorytm nie uwzględni asymetrii konkretnej bryły.

Sekcja: najczęstsze pytania inwestorów

Jak dobrać szerokość listwy startowej? Szerokość listwy startowej musi odpowiadać grubości styropianu lub wełny plus grubość warstwy kleju. Do styropianu 15 cm dobieramy listwę 15 cm, do 20 cm listwę 20 cm. Listwa węższa nie podpiera płyt, a szersza wymaga podkładki, która zaburza poziom.

Czy można mieszać profile aluminiowe i PVC? Technicznie tak, ale nie w jednej ścianie. Aluminium i PVC mają różne współczynniki rozszerzalności cieplnej, więc na styku materiałów pojawiają się rysy. Jeśli budżet wymusza oszczędności, używajmy PVC na ścianach zacienionych i aluminium na nasłonecznionych.

Czy narożnik z siatką żółtą wystarczy do domu jednorodzinnego? Tak. Siatka niebieska o gramaturze 165 g/m² jest zalecana w budynkach powyżej dwóch kondygnacji, na elewacjach z okładziną ciężką i w strefach narażonych na gradobicie. W typowym domu 150-200 m² siatka żółta 145 g/m² w zupełności wystarcza.

Ile czasu zajmuje montaż narożników? Na dom 150 m² doświadczona ekipa potrzebuje 4-6 godzin na montaż wszystkich narożników, listew startowych i profili przyokiennych. To około 5% czasu poświęcanego na całe ocieplenie, ale decyduje o trwałości połowy powierzchni elewacji.

Czy profile przyokienne wymagają dodatkowej taśmy uszczelniającej? Warianty z fabryczną uszczelką EPDM nie wymagają. Warianty standardowe, bez uszczelki, potrzebują taśmy rozprężnej illbruck lub Soudal, naklejanej pod profilem. Bez taśmy woda wnika między profil a oścież i po dwóch zimach wychodzi w postaci wykwitów.

Źródła danych i normy

Wymienione parametry techniczne oraz wytyczne montażowe zaczerpnięto z następujących dokumentów: PN-EN 13499 (wymagania dla systemów ETICS z EPS), PN-EN 13163 (wyroby ze styropianu EPS), wytyczne ITB dotyczące aprobat technicznych dla systemów ociepleń, dokumentacja techniczna producentów systemów ETICS oraz długoletnia obserwacja zachowań elewacji w polskich warunkach klimatycznych.
